Accionamientos neumohidráulicos

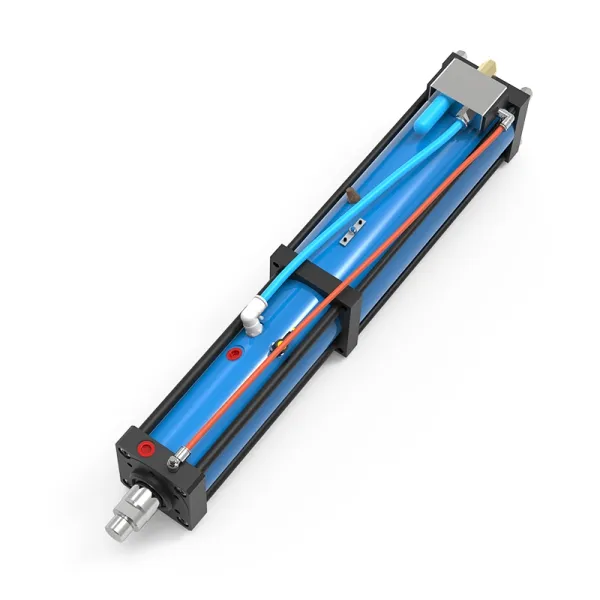

Cilindro neumohidráulico, serie BS
  • Cilindro neumohidráulico, serie BS
  • Cilindro neumohidráulico, serie BS
  • Cilindro neumohidráulico, serie BS
  • Cilindro neumohidráulico, serie BS
  • Cilindro neumohidráulico, serie BS
  • Cilindro neumohidráulico, serie BS

    • Fuerza de prensado 2-2000kN
    • Carrera de fuerza 6-52mm
    • Carrera total 100/200mm

    El cilindro neumohidráulico es una unidad de accionamiento que combina la alta velocidad de la actuación neumática con la elevada fuerza de salida de los sistemas hidráulicos. Funciona mediante una rápida aproximación neumática a la pieza de trabajo, seguida de la generación de presión hidráulica en la carrera final para proporcionar una gran fuerza. Este diseño garantiza un prensado preciso y potente, manteniendo una alta velocidad de operación. Gracias a su alta eficiencia energética y control flexible, se utiliza ampliamente en operaciones de estampado, remachado, ensamblaje y prensas neumohidráulicas donde se requiere tanto velocidad como alta fuerza.

    Dejar un mensaje
    Parámetros de funcionamiento
    Modelo Fuerza de presión a 6 bar (kN) Fuerza de aproximación a 6 bar (kg) Fuerza de retorno a 6 bar (kg) Relación de presión Presión máxima de aceite a 6 bar (bar)
    Serie BS01 11 95 105 62 345
    Serie BS02 17 150 170 64 350
    Serie BS04 35 240 260 69 380
    Serie BS08 72 350 370 61 340
    Serie BS15 135 500 700 64 350
    Serie BS20 200 580 780 64 350
    Serie BS30 276 730 1000 64 350
    Serie BS50 476 1150 1700 61 340
    Serie BS75 736 2355 3780 51 280
    Serie BS100 970 2355 3780 69 380

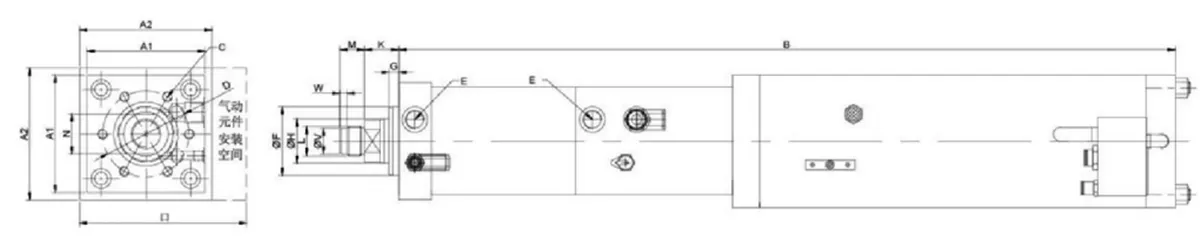

    Dimensiones
    Modelo A1 A2 B C D E F(f7) G H K L M N O U(g6) V Observaciones
    BS01-100-12S 66 80 596 6-M6×12 40 G1/8 30 10 16 24 M12×1.5 15 13 110 Resorte
    BS01-200-12S 66 80 786 6-M6×12 40 G1/8 30 10 16 24 M12×1.5 15 13 110 Resorte
    BS01-100-24S 66 92 668 6-M6×12 40 G1/8 30 10 16 24 M12×1.5 15 13 135 Resorte
    BS01-200-24S 66 92 868 6-M6×12 40 G1/8 30 10 16 24 M12×1.5 15 13 135 Resorte
    BS02-100-12S 78 92 683 6-M08×15 54 G1/4 40 10 20 26 M16×1.5 15 17 135 Resorte
    BS02-200-12S 78 92 883 6-M08×15 54 G1/4 40 10 20 26 M16×1.5 15 17 135 Resorte
    BS02-100-24S 78 112 714 6-M08×15 54 G1/4 40 10 20 26 M16×1.5 15 17 150 Resorte
    BS02-200-24S 78 112 914 6-M08×15 54 G1/4 40 10 20 26 M16×1.5 15 17 150 Resorte
    BS04-100-12S 98 112 730 6-M08×18 64 G3/8 50 10 30 29 M22×2 20 24 150 18 7 Resorte
    BS04-200-12S 98 112 937 6-M08×18 64 G3/8 50 10 30 29 M22×2 20 24 150 Resorte
    BS04-100-24S 98 137 762 6-M08×18 64 G3/8 50 10 30 29 M22×2 20 24 180 18 7 Resorte
    BS04-200-24S 98 137 962 6-M08×18 64 G3/8 50 10 30 29 M22×2 20 24 180 Resorte
    BS08-100-12S 120 137 792 6-M10×20 88 G1/2 70 10 45 35 M30×2 25 36 180 26 7 Resorte
    BS08-200-12S 120 137 1008 6-M10×20 88 G1/2 70 10 45 35 M30×2 25 36 180 26 7 Resorte

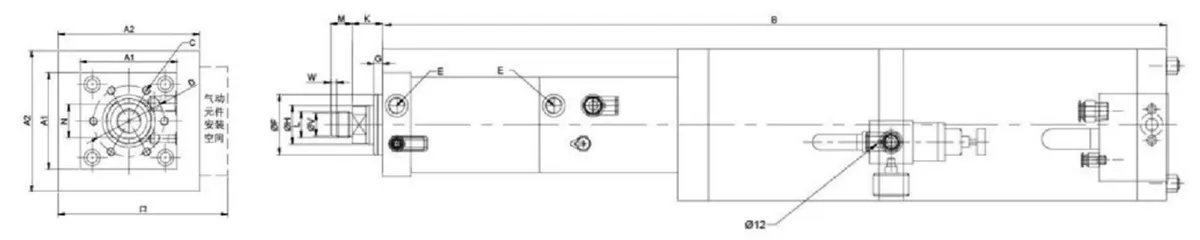

    Dimensiones
    Modelo A1 A2 B C D E F (f7) G H K L M N O Observaciones
    BS08-100-24A 120 177 872 6-M10×20 88 G1/2 70 10 45 35 M30×2 25 36 220 Resorte de gas
    BS08-200-24A 120 177 1072 6-M10×20 88 G1/2 70 10 45 35 M30×2 25 36 220 Resorte de gas
    BS15-150-12A 145 177 1044 6-M16×25 100 G1/2 75 15 50 36 M30×2 25 41 220 Resorte de gas
    BS15-250-12A 145 177 1300 6-M16×25 100 G1/2 75 15 50 36 M30×2 25 41 220 Resorte de gas
    BS15-150-24A 145 216 1114 6-M16×25 100 G1/2 75 15 50 36 M30×2 25 41 270 Resorte de gas
    BS15-250-24A 145 216 1314 6-M16×25 100 G1/2 75 15 50 36 M30×2 25 41 270 Resorte de gas
    BS20-150-12A 166 177 1110 6-M20×30 115 G1/2 85 18 56 52 M39×2 35 46 220 Resorte de gas
    BS20-250-12A 166 216 1359 6-M20×30 115 G1/2 85 18 56 52 M39×2 35 46 270 Resorte de gas
    BS30-150-12A 190 216 1135 6-M20×30 132 G3/4 100 18 63 47 M39×2 35 55 270 Resorte de gas
    BS30-250-12A 190 216 1385 6-M20×30 132 G3/4 100 18 63 47 M39×2 35 55 270 Resorte de gas
    BS50-200-12A 190 268 1285 8-M20×35 150 G3/4 115 25 63 56 M42×2 40 55 330 Resorte de gas
    BS75-200-12A 315 1629 12-M24×45 200 G1 150 20 100 60 M64×2 60 85 380 Resorte de gas
    BS100-200-12A 315 332 1643 12-M24×45 200 G1 150 20 100 60 M64×2 60 85 380 Resorte de gas
    Dimensiones
    Ventajas clave

    Alta eficiencia y ahorro de energía
    La velocidad de aproximación es superior a la de los sistemas hidráulicos y más estable que la de los sistemas neumáticos puros. El avance rápido se produce en la fase de precarga, mientras que la alta presión se genera únicamente durante la fase de intensificación. El consumo energético es bajo, generalmente entre el 10% y el 30% del de los sistemas hidráulicos convencionales, y no requiere un motor de funcionamiento continuo.

    Fuerza de salida estable y controlable
    Su amplio rango de fuerza, de 1 a 200t, permite alcanzar niveles de producción comparables a los de las prensas hidráulicas. La tecnología de contacto suave facilita que las herramientas entren en contacto con la pieza de trabajo de forma fluida, reduciendo el impacto y el ruido, y prolongando la vida útil de las herramientas.

    Procesos aplicables
    • FormadoFormado
    • PruebaPrueba
    • EstampadoEstampado
    • GofradoGofrado
    • EmbutidoEmbutido
    • SelladoSellado
    • RemachadoRemachado
    • CorteCorte
    • DobladoDoblado
    • CompresiónCompresión
    • ClinchadoClinchado
    • Ajuste a presiónAjuste a presión
