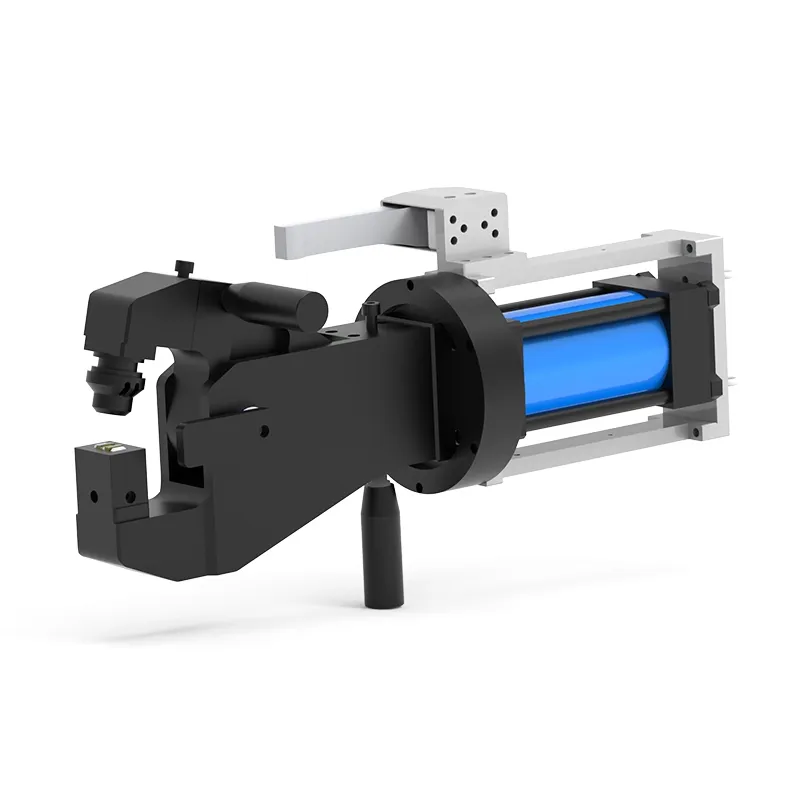

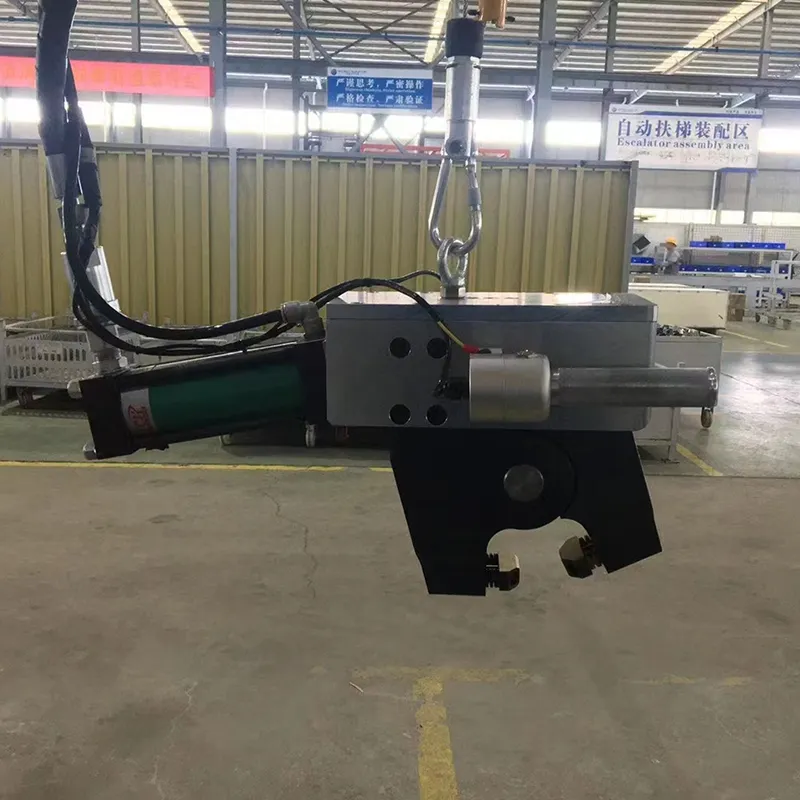

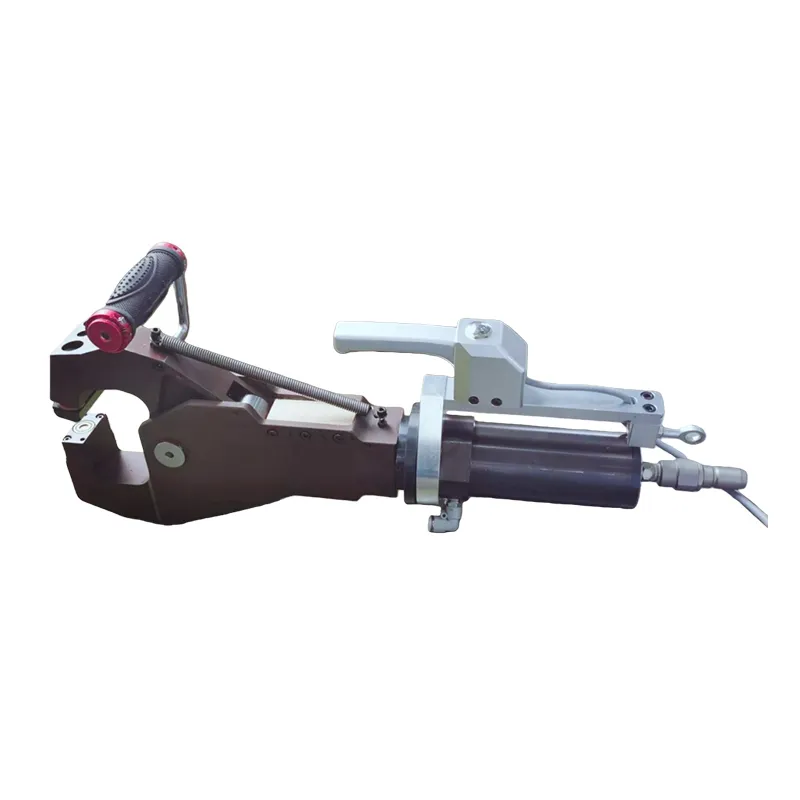

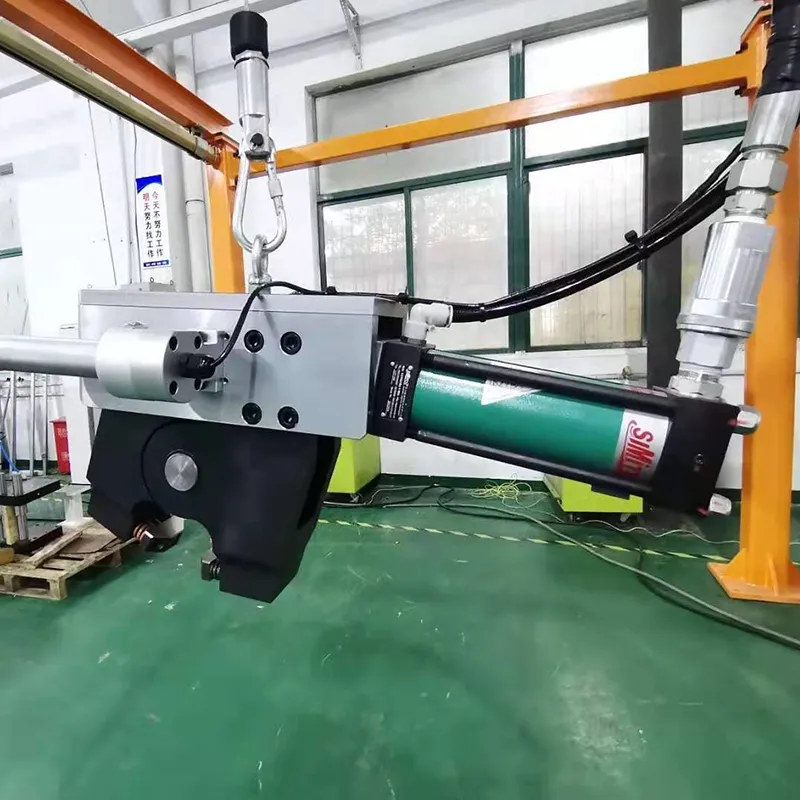

Unidad de clinchado manual, marco en X
La unidad de clinchado manual es una herramienta semiautomática que utiliza tecnología de clinchado sin remaches por extrusión en frío. Al aplicar alta presión a dos o más capas de láminas metálicas mediante matrices con cabeza de pinza, induce la deformación plástica y el entrelazamiento de las láminas, formando una robusta estructura de conexión puntual.
Se utiliza ampliamente en la unión de componentes metálicos como compuertas de aire, chapa metálica, automóviles, electrodomésticos y equipos de climatización. Es especialmente adecuada para el remachado rápido de materiales como chapas delgadas de acero (normalmente de 0.8 a 3.0mm), chapas de acero inoxidable y chapas de aluminio.

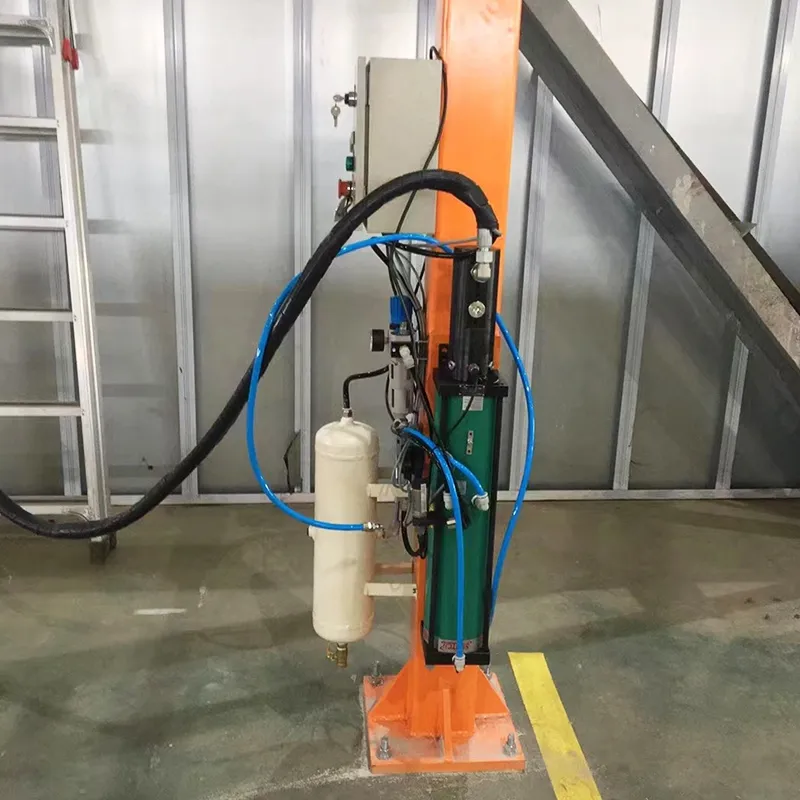

Configuración del sistema

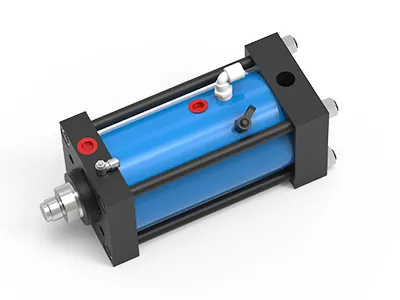

Cilindro neumohidráulico con cilindro de trabajo independiente

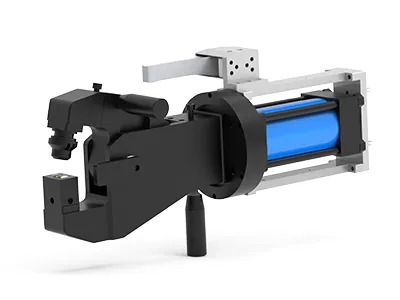

Cuerpo de pinza tipo X

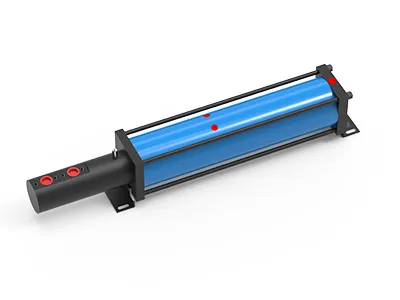

Intensificador

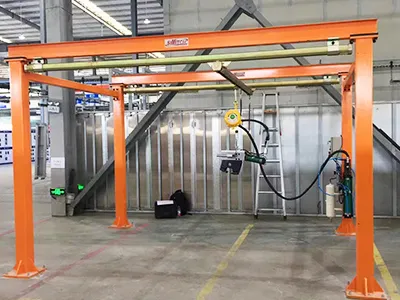

Soporte en voladizo + equilibrador
Ventajas clave
- Alta calidad de conexión y gran estabilidad estructural: La unión entrelazada formada tras el clinchado ofrece una alta resistencia a la tracción y al corte. La unión distribuye la tensión de manera uniforme, resiste el aflojamiento o el desprendimiento y proporciona una resistencia superior a la vibración y la fatiga en comparación con los remaches tradicionales.
- El proceso de extrusión en frío no daña los recubrimientos superficiales (como las chapas galvanizadas o prelacadas) ni las capas de pintura. Evita la deformación y la oxidación del material causadas por la soldadura a alta temperatura, lo que garantiza la integridad estética y la resistencia a la corrosión de la pieza, aspectos cruciales para productos que requieren sellado y protección contra la oxidación, como las compuertas de aire y los electrodomésticos.
- Funcionamiento práctico y gran adaptabilidad: La unidad es compacta y cuenta con una plataforma de suspensión para facilitar su uso. Diseñada para la producción en serie, su accionamiento neumático elimina las limitaciones de la duración de la batería y garantiza un rendimiento constante durante jornadas laborales prolongadas. Su tamaño reducido y peso ligero permiten su uso manual sin restricciones de espacio, lo que la hace idónea tanto para líneas de producción en masa como para el mantenimiento in situ o trabajos en altura (como el remachado posterior a la instalación de grandes amortiguadores de aire).
- Compatible con diversos materiales metálicos (laminado en frío, galvanizado, acero inoxidable, aluminio, etc.) y espesores de chapa (0.8-3.0mm). El simple cambio de matrices permite adaptar la herramienta a diferentes especificaciones de remachado, lo que la hace ideal para refuerzos de amortiguadores, empalmes de chapa metálica, carcasas de electrodomésticos y otros usos en múltiples escenarios.
Procesos aplicables
Formado
Prueba
Estampado
Gofrado
Embutido
Sellado
Remachado
Corte
Doblado
Compresión
Clinchado
Ajuste a presión
