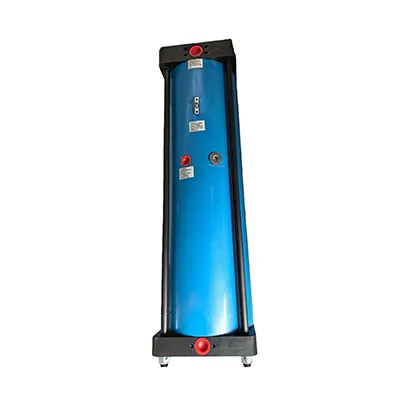

El accionamiento neumohidráulico funciona como un sistema de accionamiento totalmente integrado. Sus configuraciones modulares y accesorios especializados garantizan una perfecta adaptación a una amplia gama de aplicaciones. Diseños a medida, como las configuraciones optimizadas para soldadura, permiten que estos cilindros ofrezcan alta precisión y fiabilidad, satisfaciendo las diversas necesidades de los clientes.

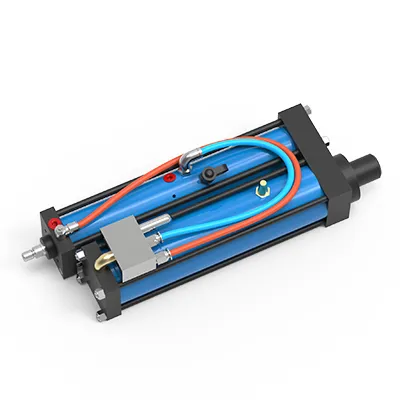

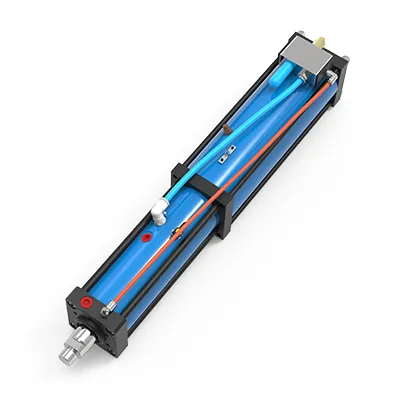

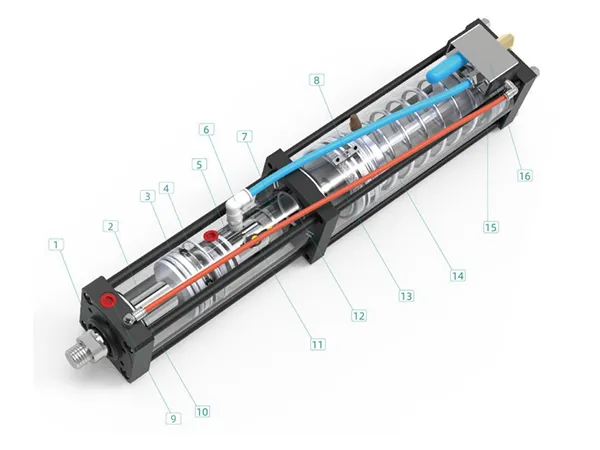

Estructura y características del cilindro
- Casquillo guía y pilotos de posicionamiento de alta precisión
- Vástago de pistón de trabajo de acero de alta resistencia con doble soporte
- Elementos de sellado con ranuras patentadas para una lubricación prolongada y una mayor vida útil
- Almohadilla amortiguadora al final de la carrera que reduce el ruido de retorno
- Sistema de sellado del cilindro de aceite de doble émbolo para una separación completa del aire y el aceite con ventilación
- Diseño de circuito de aire interno integrado
- Liberación de derivación con amortiguación de desbordamiento integrada
- Puerto de escape del depósito de aceite
- Interfaces neumáticas estandarizadas
- Válvula reguladora de velocidad de carrera forzada (Tipo X)
- Interfaz de prueba integrada
- Circuito neumático integrado
- Depósito de aceite sellado a presión
- Resorte de soporte de doble extremo (o resorte de gas)
- Almohadilla amortiguadora del pistón de refuerzo
- Válvula de control de intensificación neumohidráulica integrada
Ventajas del accionamiento neumohidráulico

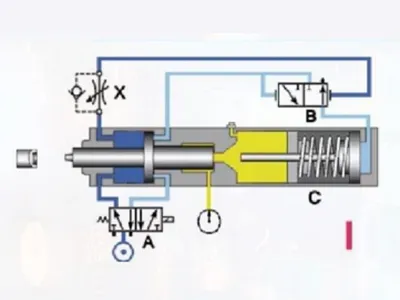

Estado inicial: Admite instalación de 360° en cualquier ángulo.

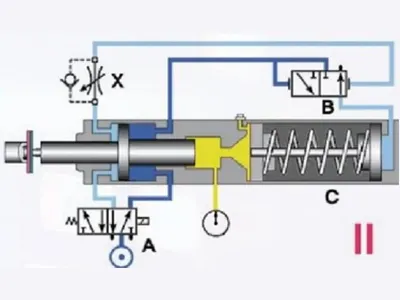

Carrera de aproximación rápida: Impulsada por el cilindro de aproximación para poner la herramienta en contacto con la pieza de trabajo.

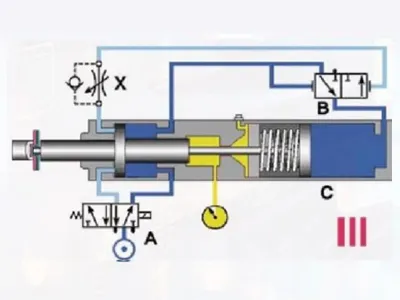

Carrera de potencia: Impulsada por el intensificador trasero para completar las operaciones de prensado o conformado.

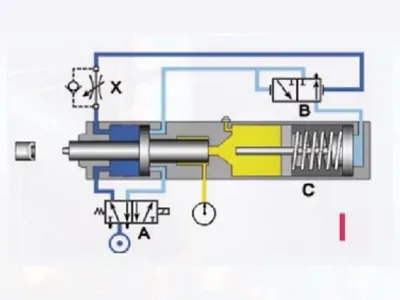

Retorno rápido: Retracción neumática del cilindro de aproximación y reinicio del intensificador asistido por resorte.
Aplicaciones industriales típicas

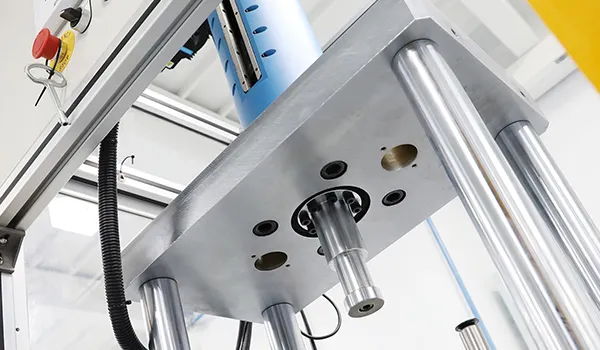

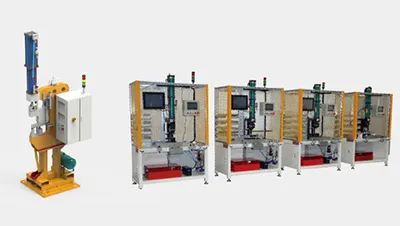

Equipos de remachado por presión automáticos

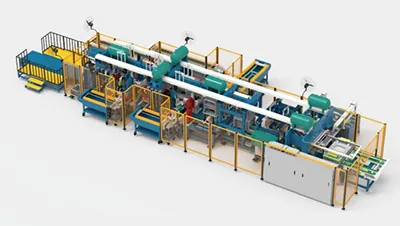

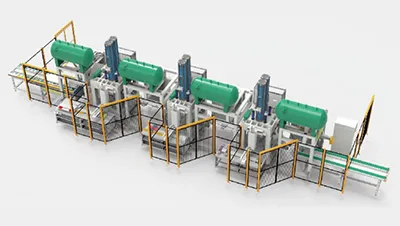

Líneas de producción automatizadas

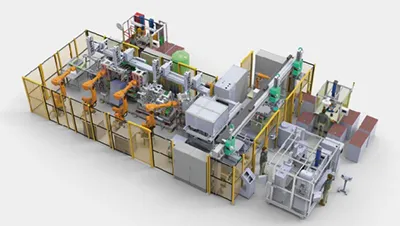

Líneas de producción automatizadas
Líneas de producción automatizadas
