Intensificador neumohidráulico, serie MPS/HMPS
  • Intensificador neumohidráulico, serie MPS/HMPS
  • Intensificador neumohidráulico, serie MPS/HMPS
  • Intensificador neumohidráulico, serie MPS/HMPS

    • Intensificador neumohidráulico, serie MPS/HMPS

    • Fuerza de prensado 2-2000kN
    • Carrera de fuerza 6-52mm
    • Carrera total 100/200mm

    El intensificador neumohidráulico MPS/HMPS es un dispositivo de alta presión que integra tecnologías neumáticas e hidráulicas. Mediante el uso de aire comprimido para impulsar el movimiento del pistón y la aplicación de la Ley de Pascal, convierte la presión de aire de entrada en una presión hidráulica decenas de veces mayor. Sus componentes principales incluyen el cilindro, el cilindro hidráulico y el tambor de conversión aire-aceite, lo que permite un montaje de 360 grados sin necesidad de una unidad hidráulica adicional.

    Dejar un mensaje

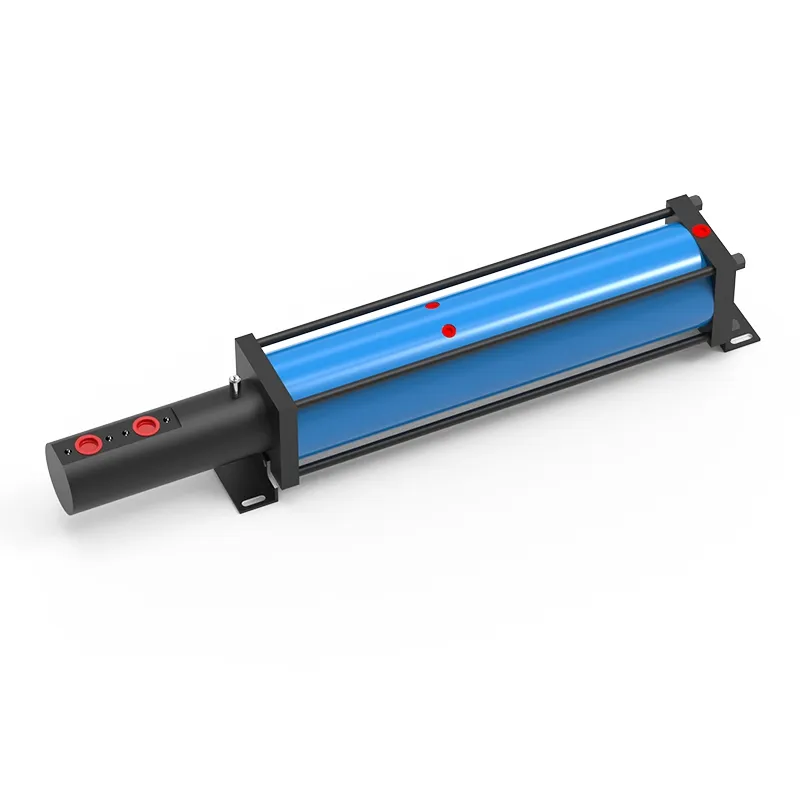

    • Intensificador MPS
      Relación de presión: 69:1
      Convierte una presión de aire de entrada de 6 bar en una presión hidráulica de salida de 400 bar.
      Diseñado específicamente para accionar los cilindros de trabajo de la serie AT.

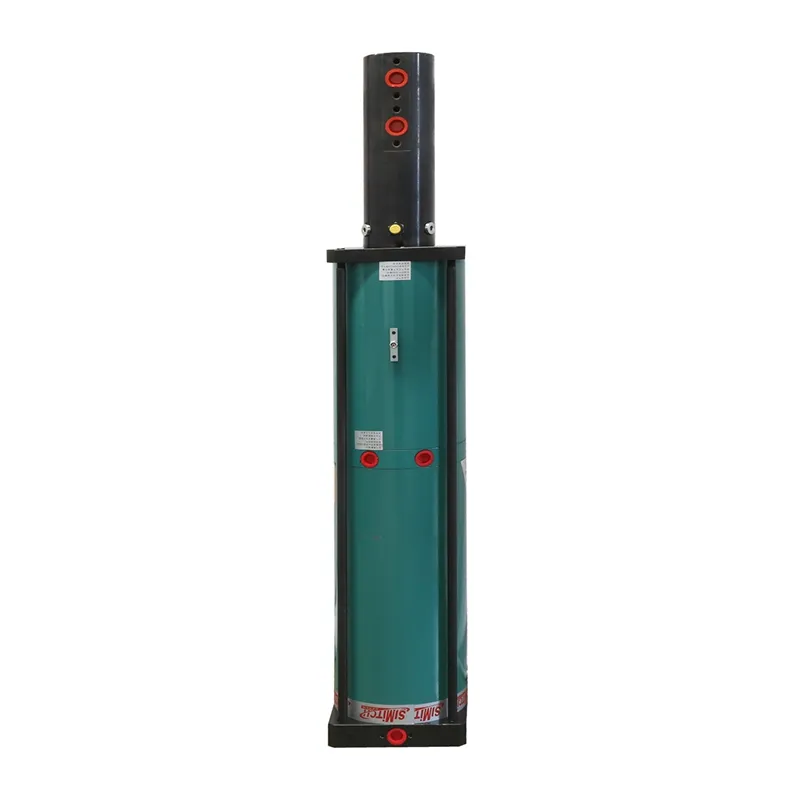

    • Intensificador HMPS
      Relación de presión: 39:1
      Convierte una presión de aire de entrada de 6 bar en una salida hidráulica de 230 bar (hasta 250 bar).
      Diseñado específicamente para accionar los cilindros de trabajo de la serie HZ.
    Parámetros de funcionamiento

    Parámetros de funcionamiento del MPS

    Modelo Fuerza de carrera de aproximación (kg, a 6 bar de presión de aire) Fuerza de carrera de retorno (kg, a 6 bar de presión de aire) Salida de alta presión en A1 bajo intensificación (CC) A1 H B L1 L Interfaz neumática Interfaz hidráulica
    MPS100.60.30 400 470 30 112 85 625 281 681 G1/2 G3/4
    MPS125.60.50 400 790 50 137 98.5 612 256 668 G1/2 G3/4
    MPS160.60.100 400 1800 100 177 118.5 720 298 776 G3/4 G3/4
    MPS200.60.180 400 2800 180 216 138 836 386 892 G1 G3/4
    MPS250.60.265 400 6600 265 268 159 921 361 977 G1 G1
    MPS300.60.390 400 10000 390 332 196 1125 450 1200 G1 G1-1/4

    Parámetros de funcionamiento

    Modelo Fuerza de carrera de aproximación (kg, a 10 bar de presión de aire) Fuerza de carrera de retorno (kg, a 6 bar de presión de aire) Salida de alta presión bajo intensificación (CC) A1 H B L1 L Interfaz neumática Interfaz hidráulica Observaciones
    HMPS100.100.50 400 470 50 112 85 625 281 681 G1/2 G3/4 230
    HMPS125.100.78 400 790 78 137 98.5 612 256 668 G1/2 G3/4 230
    HMPS160.100.134 400 1800 134 177 118.5 720 298 776 G3/4 G3/4 230
    HMPS200.100.284 400 2800 284 216 138 836 386 892 G1 G3/4 230
    HMPS250.100.395 400 6600 395 268 159 921 361 977 G1 G1 230
    HMPS300.100.650 400 10000 650 332 196 1125 450 1200 G1 G1-1/4 230

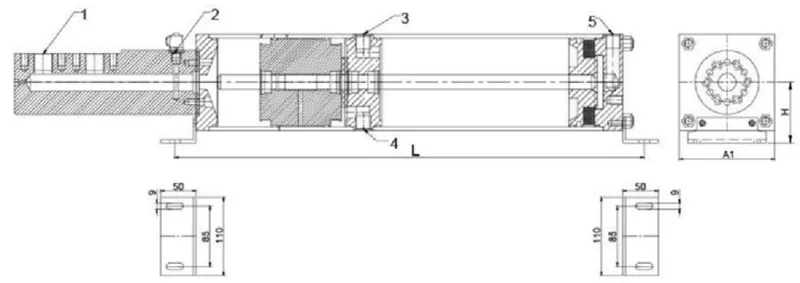

    Dimensiones
    • Puerto hidráulico de alta presión
    • Puerto de prueba de presión
    • Puerto de avance rápido
    • Puerto de retorno de sobrealimentación
    • Puerto de sobrealimentación
    Procesos aplicables
    • FormadoFormado
    • PruebaPrueba
    • EstampadoEstampado
    • GofradoGofrado
    • EmbutidoEmbutido
    • SelladoSellado
    • RemachadoRemachado
    • CorteCorte
    • DobladoDoblado
    • CompresiónCompresión
    • ClinchadoClinchado
    • Ajuste a presiónAjuste a presión
    Accionamientos neumohidráulicos
