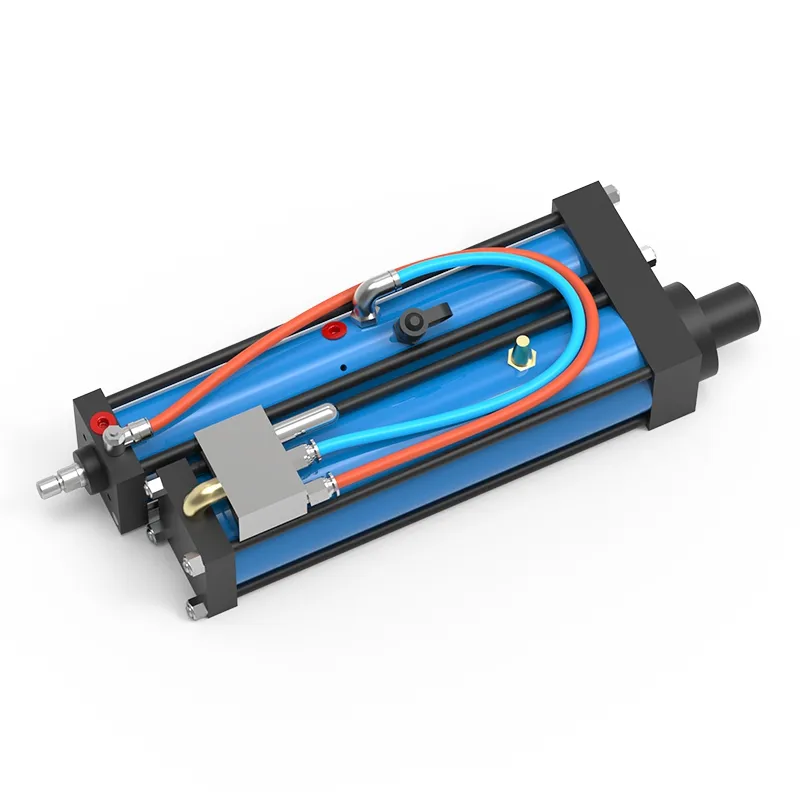

Cilindro neumohidráulico, serie BT
- Presión de funcionamiento ≤6bar
- Fuerza de prensado 2-2000kN
- Carrera de fuerza 5-52mm
- Carrera total 100/200/250mm

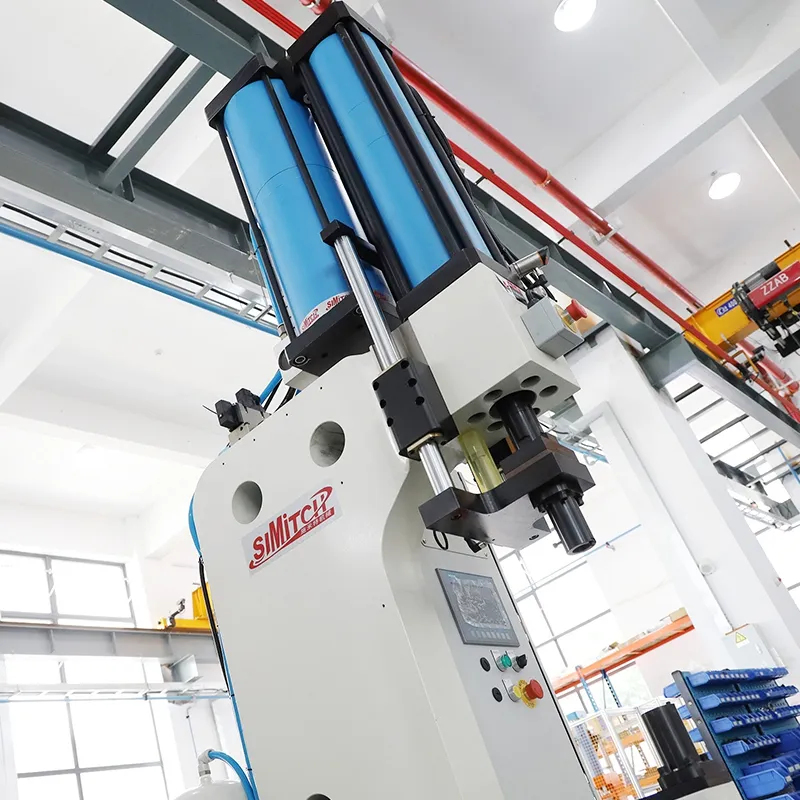

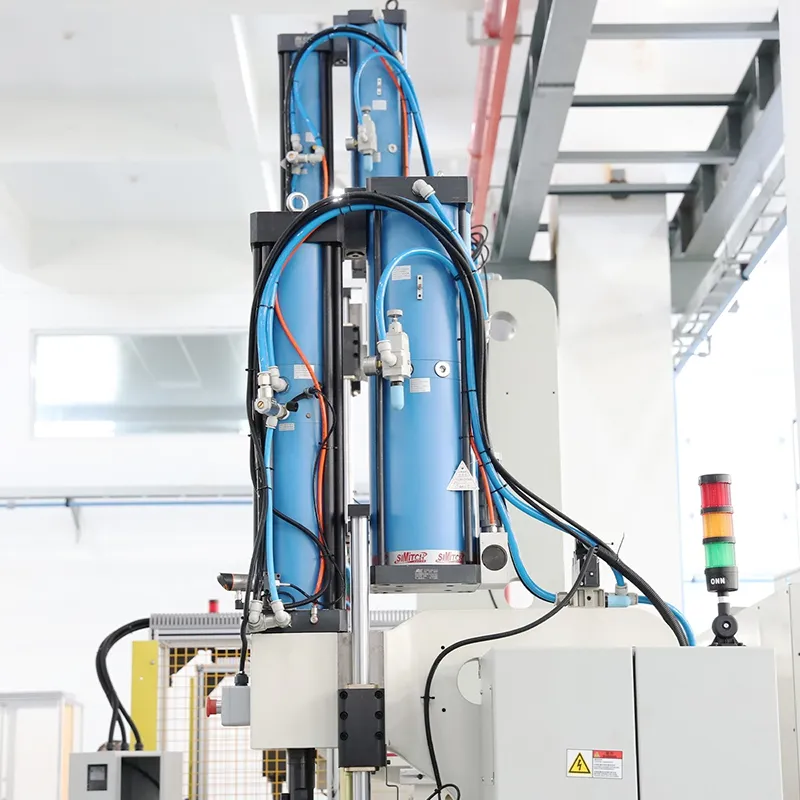

La unidad de accionamiento de cilindro neumohidráulico combina el movimiento de alta velocidad de la actuación neumática con la elevada fuerza de salida de los sistemas hidráulicos. Un cilindro neumático permite un rápido acercamiento a la pieza de trabajo, mientras que los componentes hidráulicos generan una presión potente y precisa durante la carrera final. Gracias a su alta eficiencia energética y control flexible, esta solución reduce el consumo de energía a la vez que cumple con los requisitos industriales de velocidad y fuerza, lo que la convierte en la opción ideal para prensas neumohidráulicas y equipos relacionados.

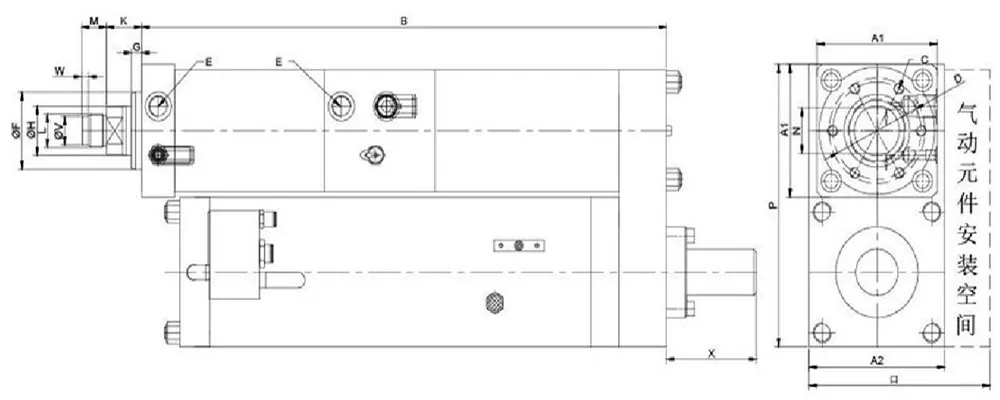

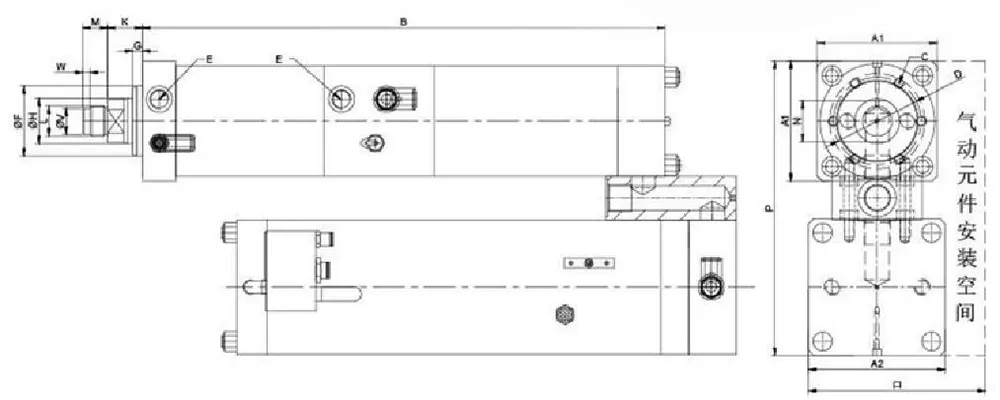

Dimensiones de la serie BT
| Modelo | A1 | A2 | B | C | D | E | F (f7) | G | H | K | L | M | N | O | P | X | Observaciones |
| 66 | 80 | 514 | 6-M6×12 | 40 | G1 /8 | 30 | 10 | 16 | 24 | M12×1.5 | 15 | 13 | 110 | 160 | 60 | Resorte | |
| 66 | 92 | 514 | 6-M6×12 | 40 | G1/8 | 30 | 10 | 16 | 24 | M12×1.5 | 15 | 13 | 135 | 162 | 100 | Resorte | |
| 78 | 92 | 529 | 6-M08×15 | 54 | G1/4 | 40 | 10 | 20 | 26 | M16×1.5 | 15 | 17 | 135 | 176 | 60 | Resorte | |
| 78 | 112 | 529 | 6-M08×15 | 54 | G1/4 | 40 | 10 | 20 | 26 | M16×1.5 | 15 | 17 | 150 | 193 | 100 | Resorte | |
| 98 | 112 | 551 | 6-M08×18 | 64 | G3/8 | 50 | 10 | 30 | 29 | M22×2 | 20 | 24 | 150 | 210 | 100 | Resorte | |
| 98 | 112 | 751 | 6-M08×18 | 64 | G3/8 | 50 | 10 | 30 | 29 | M22×2 | 20 | 24 | 150 | 210 | 100 | Resorte | |
| 98 | 137 | 551 | 6-M08×18 | 64 | G3/8 | 50 | 10 | 30 | 29 | M22×2 | 20 | 24 | 180 | 235 | 100 | Resorte | |
| 98 | 137 | 751 | 6-M08×18 | 64 | G3/8 | 50 | 10 | 30 | 29 | M22×2 | 20 | 24 | 180 | 235 | 100 | Resorte | |
| 120 | 137 | 585 | 6-M10×20 | 88 | G1/2 | 70 | 10 | 45 | 35 | M30×2 | 25 | 36 | 180 | 260 | 100 | Resorte | |
| 120 | 137 | 791 | 6-M10×20 | 88 | G1/2 | 70 | 10 | 45 | 35 | M30×2 | 25 | 36 | 180 | 301 | Resorte de gas | ||
| 145 | 177 | 713 | 6-M16×25 | 100 | G1/2 | 75 | 15 | 50 | 36 | M30×2 | 25 | 41 | 220 | 366 | Resorte de gas | ||
| 145 | 216 | 713 | 6-M16×25 | 100 | G1/2 | 75 | 15 | 50 | 36 | M30×2 | 25 | 41 | 270 | 405 | Resorte de gas | ||
| 166 | 216 | 726 | 6-M20×30 | 115 | G1/2 | 85 | 18 | 56 | 52 | M39×2 | 35 | 46 | 270 | 426 | Resorte de gas | ||
| 190 | 216 | 740 | 6-M20×30 | 132 | G3/4 | 100 | 18 | 63 | 47 | M39×2 | 35 | 55 | 270 | 452 | Resorte de gas | ||
| 190 | 268 | 771 | 8-M20×35 | 150 | G3/4 | 115 | 25 | 63 | 56 | M42×2 | 40 | 55 | 330 | 574 | Resorte de gas | ||
| 315 | 332 | 864 | 12-M24×45 | 200 | G1 | 150 | 20 | 100 | 60 | M64×2 | 60 | 85 | 380 | 722 | Resorte de gas | ||
| 315 | 332 | 864 | 12-M24×45 | 200 | G1 | 150 | 20 | 100 | 60 | M64×2 | 60 | 85 | 380 | 722 | Resorte de gas |
