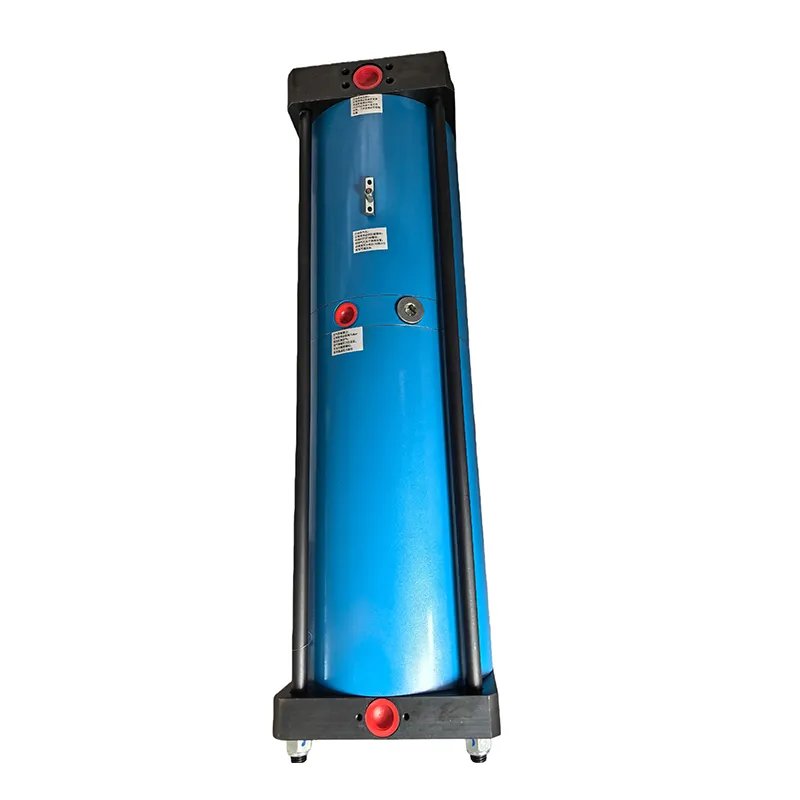

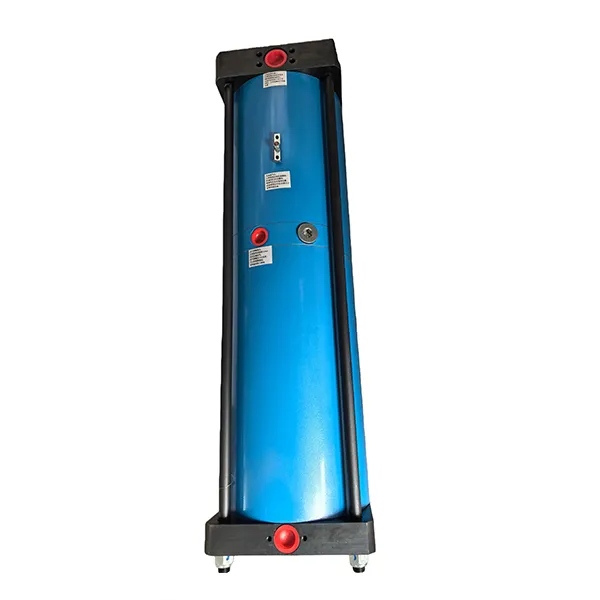

Intensificador neumohidráulico, serie TMPS
- Fuerza de prensado 2-2000kN
- Carrera de fuerza 6-52mm
- Carrera total 100/200mm
El intensificador neumohidráulico de la serie TMPS es un dispositivo de alta presión que integra tecnologías neumáticas e hidráulicas. Mediante el uso de aire comprimido para impulsar el movimiento del pistón y la aplicación de la Ley de Pascal, convierte la presión de aire de entrada en una presión hidráulica decenas de veces mayor. Sus componentes principales incluyen el cilindro, el cilindro hidráulico y el tambor de conversión aire-aceite, lo que permite un montaje de 360 grados sin necesidad de una unidad hidráulica adicional.
Parámetros de funcionamiento

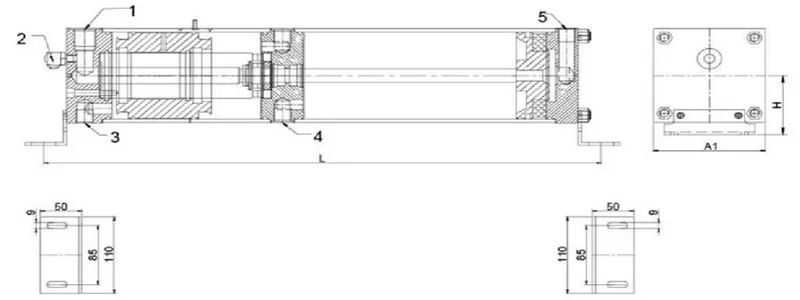

| Modelo | Fuerza de carrera de aproximación (kg, a 6 bar de presión de aire) | Fuerza de carrera de retorno (kg, a 6 bar de presión de aire) | Salida de alta presión en A1 bajo intensificación (CC) | H | B | L1 | L, Interfaz neumática | Interfaz hidráulica | ||
| | 400 | 803 | 36 | 137 | 98.5 | 632 | 688 | G1/2 | G3/4 | |
| | 400 | 1462 | 72 | 177 | 118.5 | 692 | 646 | G1/2 | G3/4 | |
| | 400 | 2360 | 137 | 216 | 138 | 771 | 827 | G3/4 | G3/4 | |
| | 400 | 4795 | 300 | 268 | 159 | 1027 | 1083 | G1 | G1 | |
- Puerto hidráulico de alta presión
- Puerto de prueba de presión
- Puerto de avance rápido
- Puerto de retorno de sobrealimentación
- Puerto de sobrealimentación
Procesos aplicables

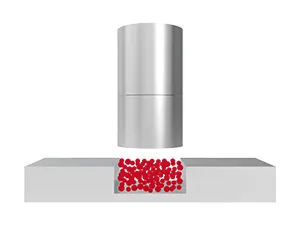

Formado

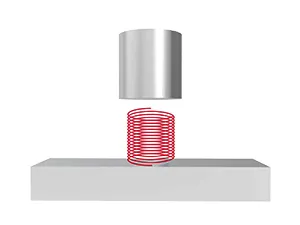

Prueba

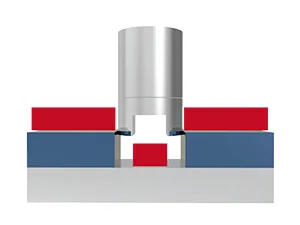

Estampado

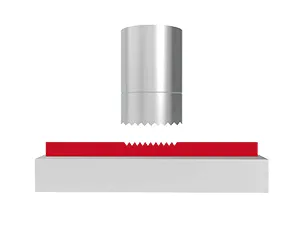

Gofrado

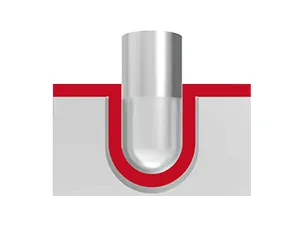

Embutido

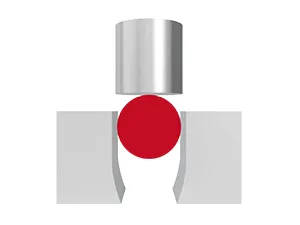

Sellado

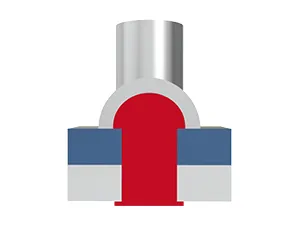

Remachado

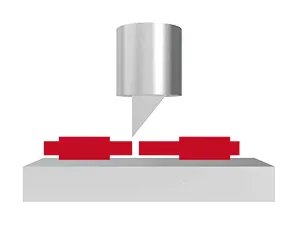

Corte

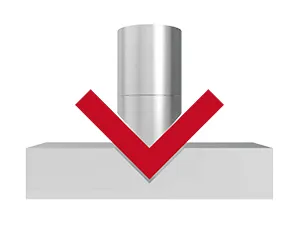

Doblado

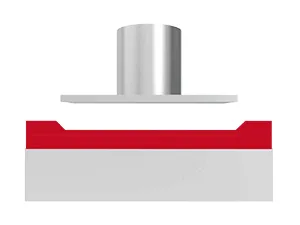

Compresión

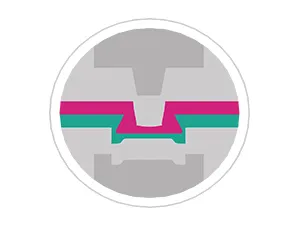

Clinchado

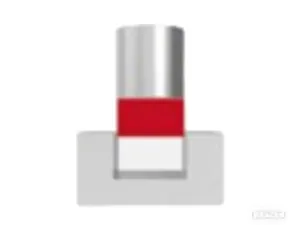

Ajuste a presión
