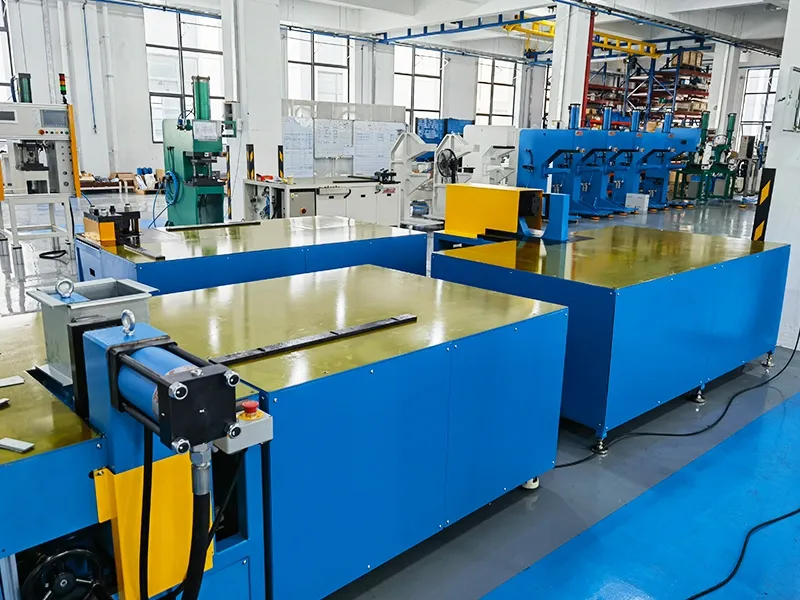

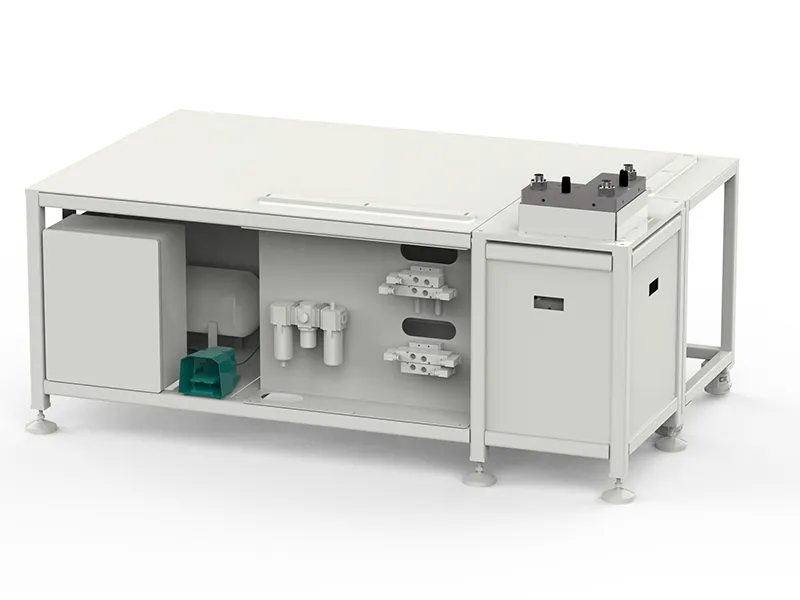

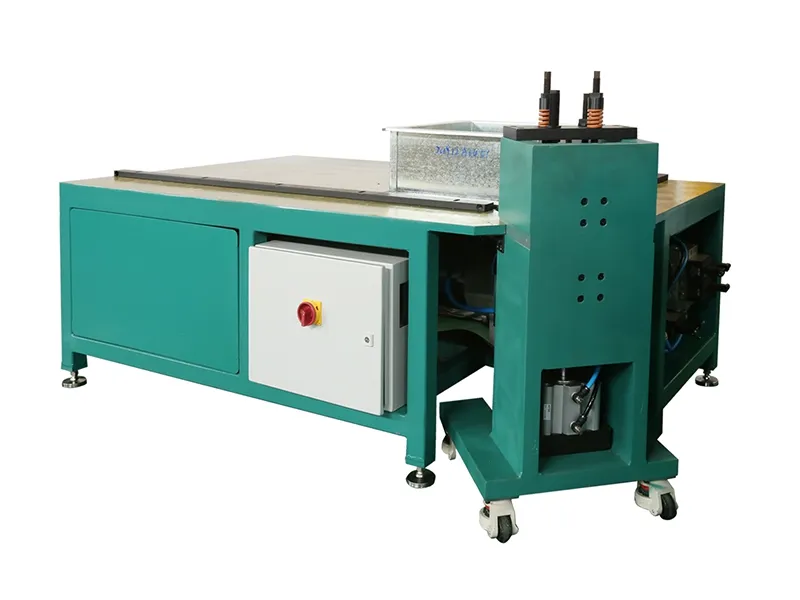

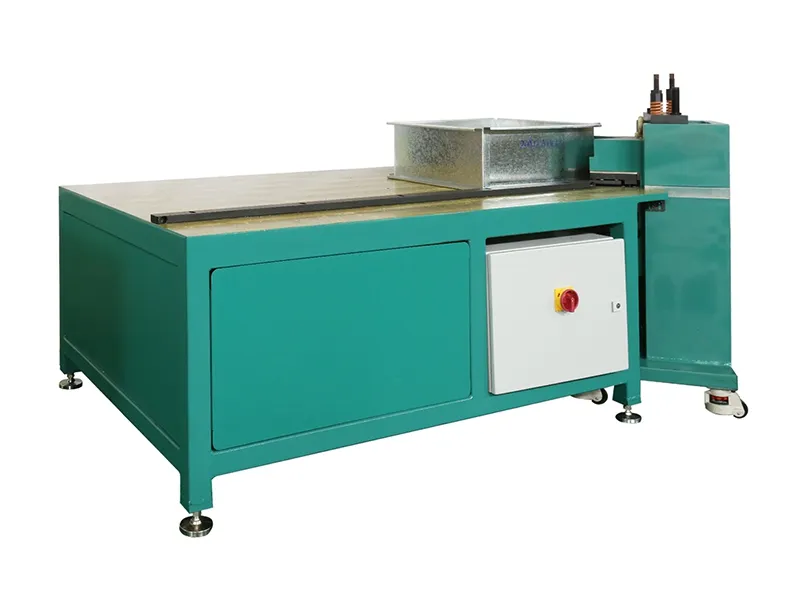

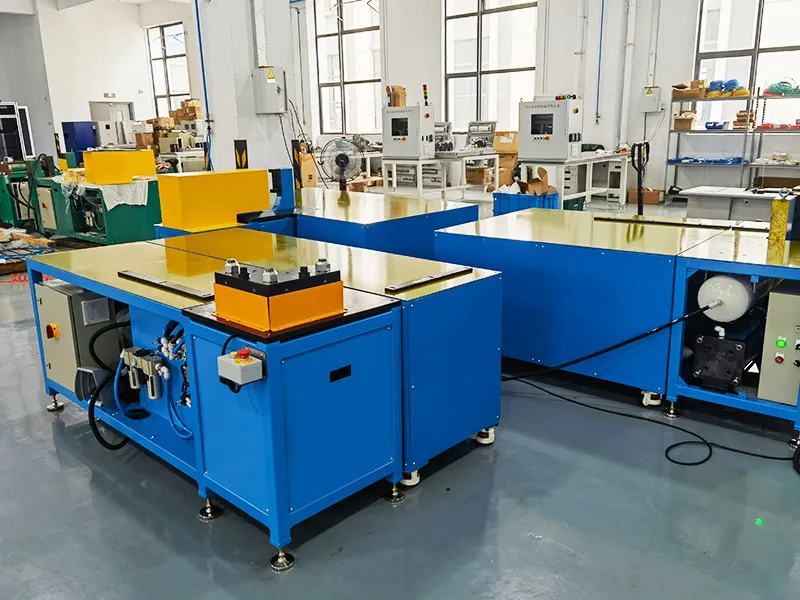

Banco para clinchado (clinchado de esquinas de amortiguadores de HVAC)
El banco de trabajo para el clinchado de esquinas de amortiguadores de HVAC es una estación de ensamblaje especializada diseñada para la unión de alta precisión de conectores de esquina a marcos de amortiguadores. Ampliamente utilizado en la producción de válvulas de aire y amortiguadores cortafuegos para sistemas de ventilación y aire acondicionado, este banco de trabajo se adapta a diversas dimensiones de compuertas sin necesidad de cambios frecuentes de herramientas. Su diseño integrado y las estructuras auxiliares automatizadas mejoran significativamente la eficiencia de producción y la estabilidad de las uniones.

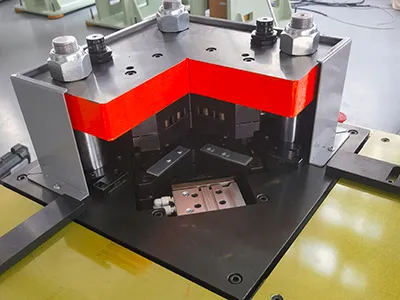

Conjunto de herramientas de clinchado
El sistema principal incorpora moldes especializados capaces de realizar un remachado simultáneo de cuatro puntos. Esto permite formar completamente un código de esquina en un solo ciclo, con una velocidad cuatro veces superior a la de las máquinas de clinchado estándar de un solo punto. Para mayor versatilidad, la plataforma puede equiparse con pinzas de remachado móviles suspendidas opcionales (de uno o dos puntos) para adaptarse a diversos requisitos de ensamblaje.

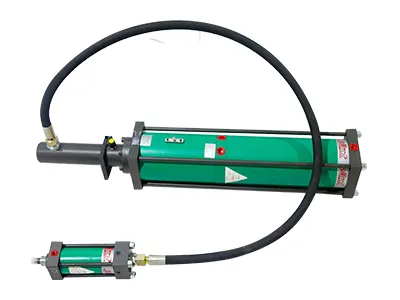

Sistema de potencia y control
Impulsada por un sistema hidráulico de alta presión, la plataforma permite que varios operarios trabajen simultáneamente en estaciones independientes sin interferencias. Las configuraciones típicas incluyen dos motores de bomba de aceite de 3kW (6kW de potencia total). El sistema se gestiona mediante un PLC con interruptores individuales y pedales para una operación ergonómica y resultados de alta precisión.

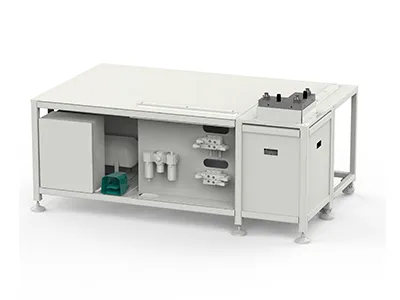

Marco de soporte de alta resistencia
La plataforma cuenta con una estructura robusta (dimensiones estándar aproximadas: 2000×1200×800mm). Se puede integrar con soportes giratorios y plataformas auxiliares para facilitar el movimiento y posicionamiento de amortiguadores de diferentes especificaciones, reduciendo significativamente la manipulación manual de materiales.
