Banco para clinchado (clinchado del marco del amortiguador de HVAC)

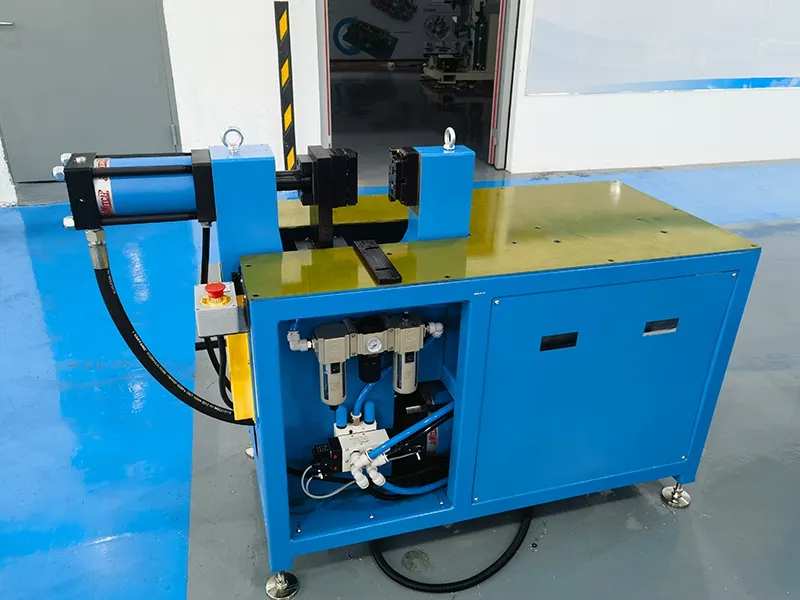

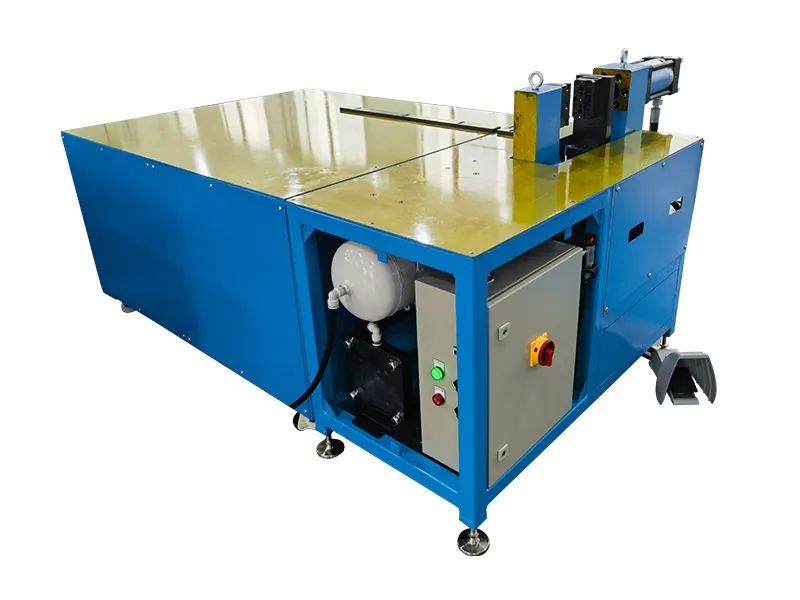

El banco de trabajo para el clinchado de amortiguador cortafuegos es una estación de ensamblaje especializada diseñada para el posicionamiento preciso en altura y la unión estructural de válvulas de aire y compuertas cortafuegos. Ampliamente utilizado en la fabricación de equipos de climatización, esta plataforma proporciona un remachado seguro para compuertas de diversos tamaños sin necesidad de cambios frecuentes de herramientas. Su diseño integrado y sus funciones auxiliares automatizadas mejoran significativamente la eficiencia de la producción y la estabilidad de la conexión.

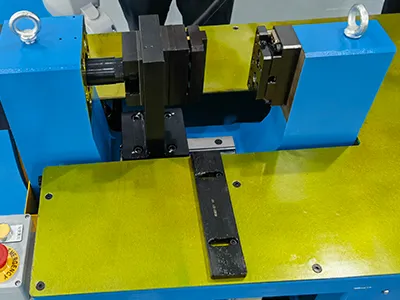

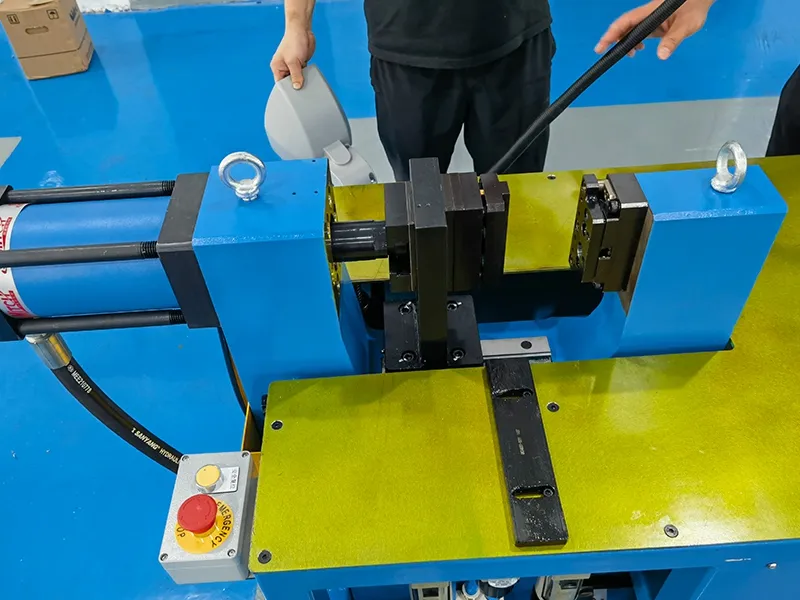

Conjunto de herramientas de clinchado
Este sistema incluye cilindros divididos, intensificadores y sets de herramientas de remachado sin remaches especializados. Cada set de herramientas se compone de la matriz superior, la placa extractora superior, la placa extractora inferior y la matriz inferior. Impulsados por el sistema intensificador, estos componentes realizan un clinchado de alta precisión en los bastidores amortiguadores. Para mayor flexibilidad, la plataforma puede equiparse con alicates de clinchado móviles suspendidos opcionales (de una o dos puntas).

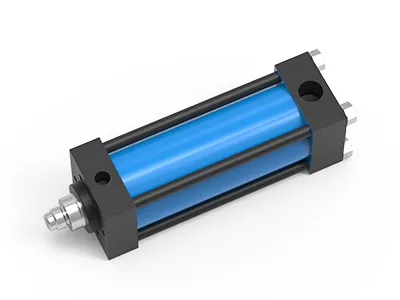

Sistema de potencia y control
Impulsada por un sistema hidráulico de alta presión, la plataforma permite que varios operarios trabajen simultáneamente en estaciones independientes sin interferencias. Las configuraciones típicas incluyen dos motores de bomba de aceite de 3W, que proporcionan una potencia total de 6kW. El sistema se gestiona mediante un PLC, que utiliza interruptores y pedales individuales para una operación ergonómica y una precisión constante.

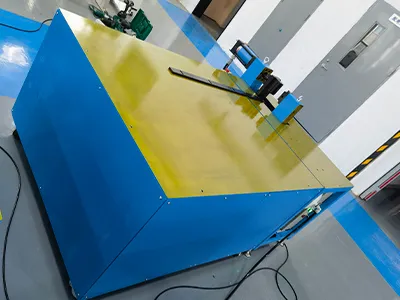

Cimientos de alta resistencia
La plataforma está construida sobre una estructura estable con dimensiones externas estándar de aproximadamente 2000 × 1200 × 800mm. Se puede personalizar con soportes giratorios y plataformas auxiliares para facilitar el desplazamiento y posicionamiento fluidos de amortiguadores de diversas especificaciones, eliminando así la necesidad de elevación manual.
