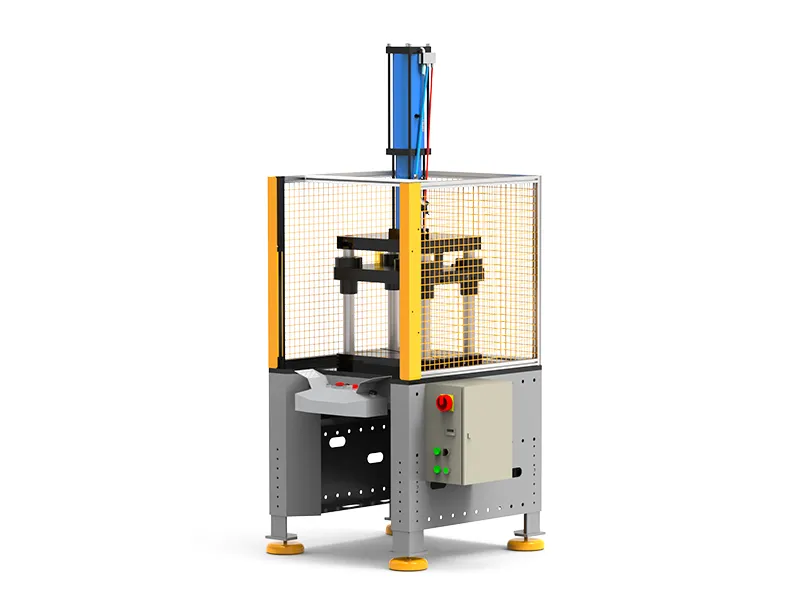

Prensa de 4 columnas, 38 - 735 KN
La prensa de 4 columnas es una prensa neumohidráulica versátil, construida sobre una estructura de cuatro columnas de alta rigidez. Está diseñada para una amplia gama de procesos de conformado de metales. Las dimensiones del equipo se pueden personalizar para satisfacer las necesidades específicas del cliente, y la prensa funciona con cilindros neumohidráulicos BS/BT.

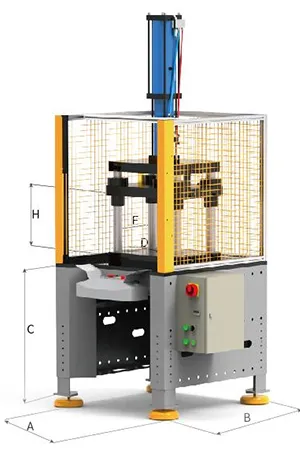

Dimensiones
| Modelo | Max. Capacidad | A | B | C | D | E | H | Ranura en T | ||
| kN | T | |||||||||
| MA | 4 | 38.2 | 3.82 | 790 | 810 | 775 | 200 | 160 | 280 | 10 |
| 8 | 78 | 7.8 | 790 | 810 | 775 | 310 | 200 | 350 | 12 | |
| 15 | 134 | 13.4 | 790 | 810 | 775 | 350 | 250 | 380 | 14 | |
| 20 | 184 | 18.4 | 790 | 810 | 775 | 360 | 260 | 400 | 18 | |
| 30 | 283.6 | 28.36 | 790 | 810 | 775 | 360 | 260 | 400 | 18 | |
| 50 | 477.6 | 47.76 | 1000 | 810 | 775 | 400 | 260 | 550 | 18 | |
| 75 | 735.7 | 73.57 | 1000 | 810 | 775 | 500 | 280 | 350 | 18 | |
Ventajas clave
- Estabilidad estructural: El sistema de guiado de 4 columnas garantiza un funcionamiento suave y una alta precisión.
- Rendimiento del accionamiento hidráulico: Los perfiles de presión y velocidad ajustables ofrecen una gran adaptabilidad.
- Seguridad modular: Equipado con dispositivos de seguridad estándar y opciones de ampliación funcional flexibles.
Aplicaciones principales
Ampliamente utilizada para procesos de embutición, prensado, punzonado y doblado en la industria automotriz, de componentes eléctricos y otras industrias manufactureras. Conocida por su alta fiabilidad y versatilidad, esta prensa es una opción estándar para la producción básica de estampado.
