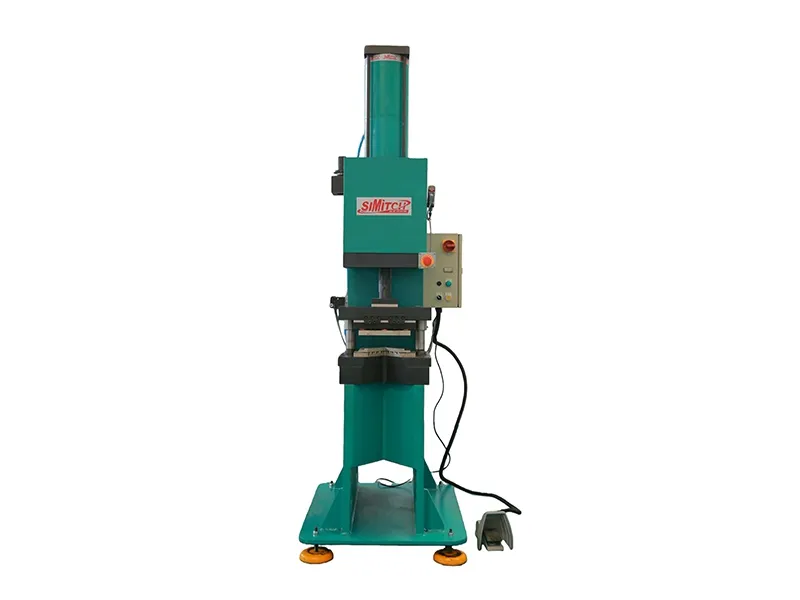

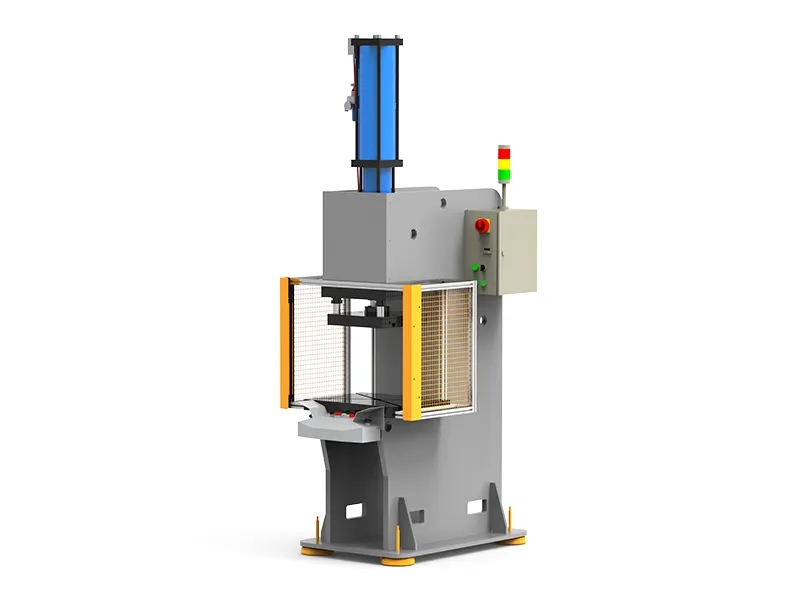

Prensa de marco en C, 78 - 990 KN
- Fuerza de prensado 78-990kN
- Carrera de potencia 5-52mm
- Carrera total 100/200/250mm
Las prensas de bastidor en C están diseñadas priorizando la estabilidad estructural y el control inteligente. Proporcionan una fuerza potente y fiable para el estampado de chapa metálica y el ensamblaje de componentes. Gracias a su robusto diseño de piso y la aplicación precisa de la fuerza, esta prensa constituye una base de alto rendimiento para una fabricación eficiente.
Características principales
Las dimensiones y los parámetros de la prensa se pueden adaptar a los requisitos específicos del producto del cliente, con una capacidad máxima disponible de hasta 100 toneladas.
Sistema de accionamiento
Funciona con cilindros neumohidráulicos de la serie SIMITCH BS/BT.

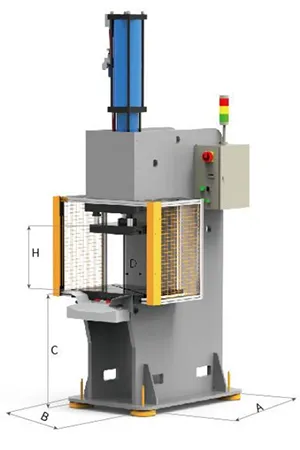

Dimensiones
| Modelo | Max. Capacidad | A | B | C | D | H | Ranura en T | ||
| kN | T | ||||||||
| PC | 8 | 78 | 7.8 | 900 | 600 | 750 | 205 | 280 | 12 |
| 15 | 134 | 13.4 | 900 | 660 | 750 | 225 | 250 | 14 | |
| 20 | 184 | 18.4 | 1200 | 750 | 750 | 255 | 400 | 18 | |
| 30 | 283.6 | 28.36 | 1300 | 800 | 750 | 255 | 450 | 18 | |
| 50 | 477.6 | 47.76 | 1400 | 1000 | 750 | 255 | 550 | 18 | |
| 75 | 735.7 | 73.57 | 1500 | 1200 | 750 | 255 | 550 | 18 | |
| 100 | 990 | 99 | 1600 | 1200 | 750 | 255 | 550 | 18 | |
Configuración del sistema
- Cilindro neumohidráulico
- Marco o bastidor de máquina tipo C
- Sistema de control de seguridad STE
Aplicaciones típicas
- Estampación y gofrado de chapa metálica.
- Montaje a presión de rodamientos y casquillos.
- Clinchado y remachado de componentes eléctricos.
- Conformado por metalurgia de polvos.
